IoT試作の例　その４・宅配ボックスに荷物が来た

機能　「その３玄関に訪問者」と類似しています

  1. この装置を弊社の宅配ボックスにに設置すると、荷物が置かれたとき、どこにいてもスマホに通知が来る

システム概要

準備

  1. ネット上の、様々な事象に対する、様々なサービスを無料で行ってくれるIFTTTを利用します

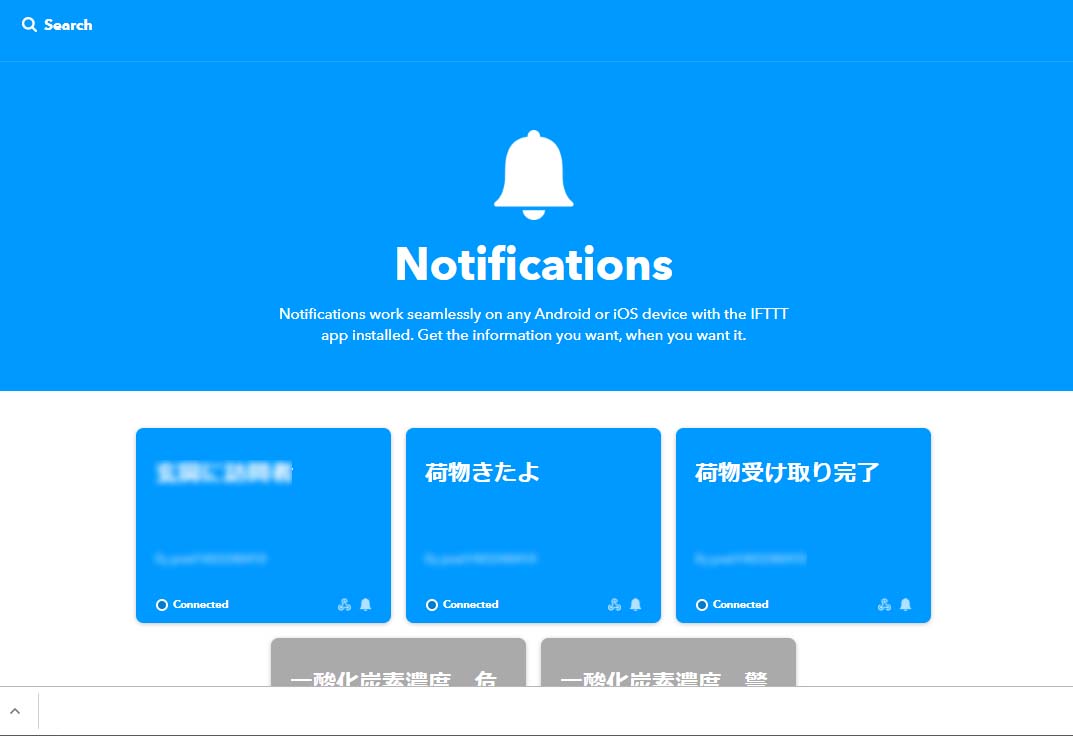

  2. ここではNotificationsというサービスを使っています
  3. IFTTTに自分のIDを登録する
  4. IFTTTにサービスを申し込み、プログラムに組み込むキーを取得する、
  5. スマホ側にもIFTTTアプリをインストールしておきます
  6. このサービスを使うと、自前のレンタルサーバーを用意しなくても、いいので、誰でも手軽にIoTを始められますね

装置側

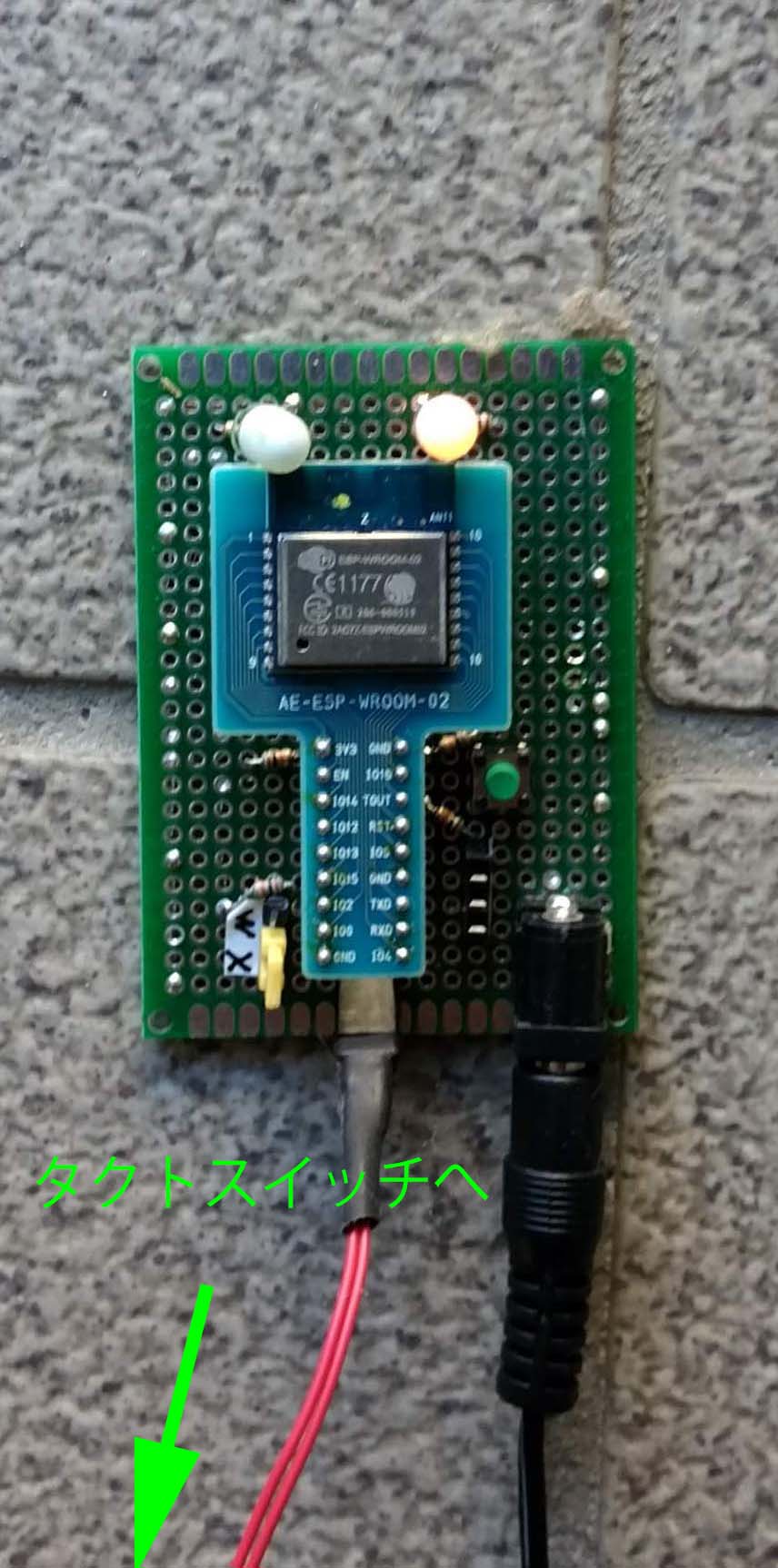

  1. 装置本体は、WiFi子機に設定し、建物内のWifi親機と通信する

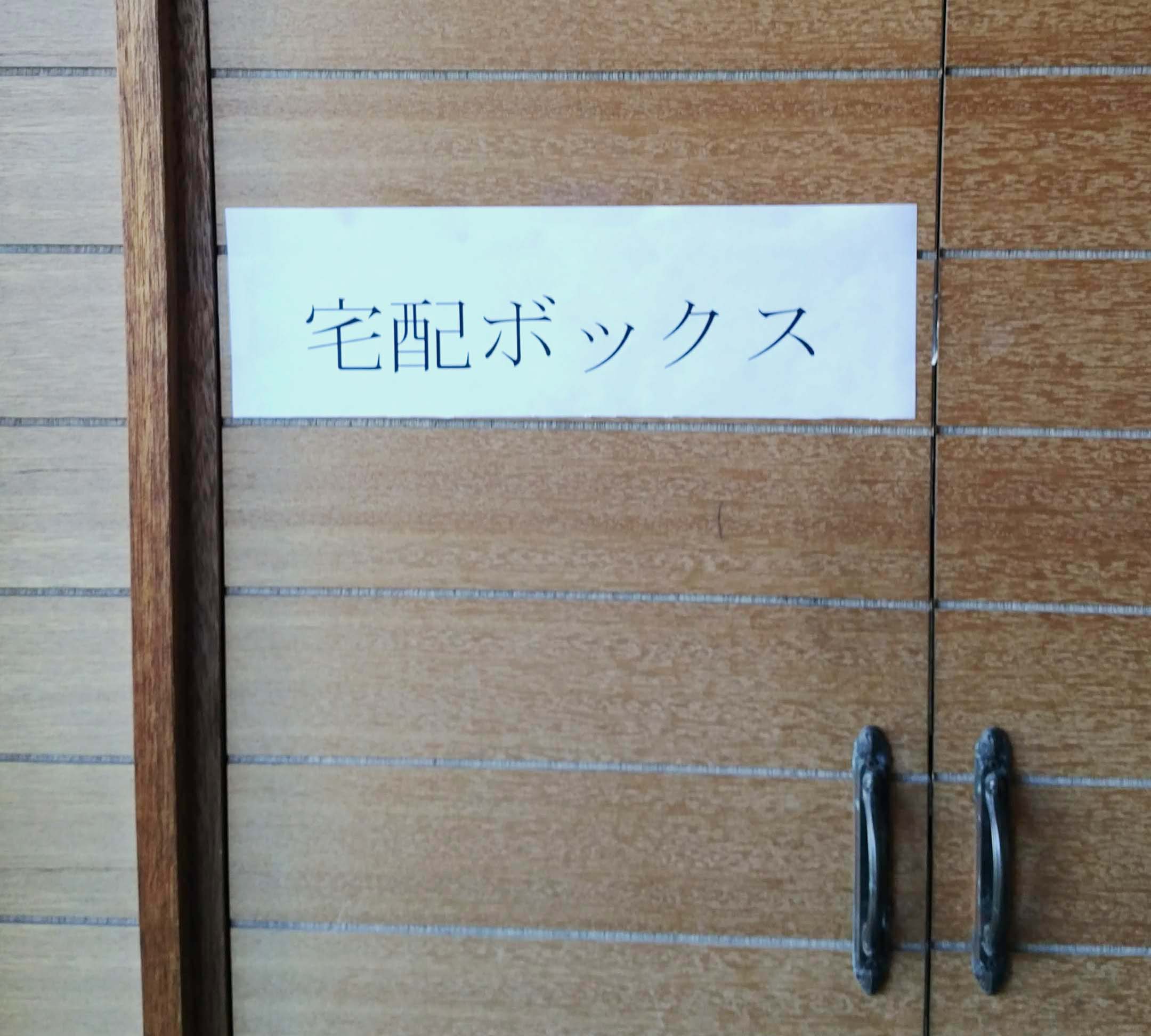

  2. 宅配ボックスの

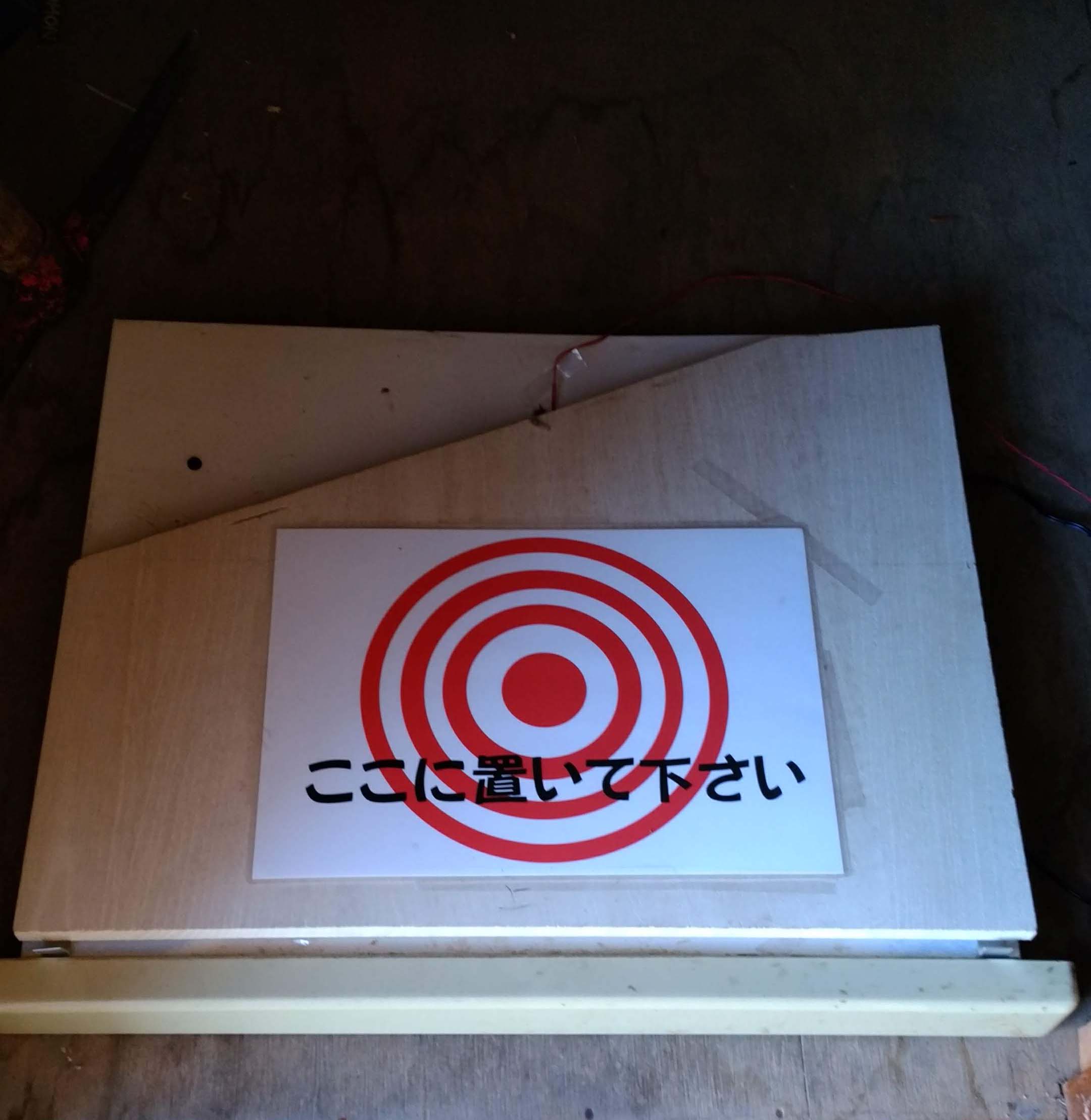

  3. 荷物台に荷物が置かれると、

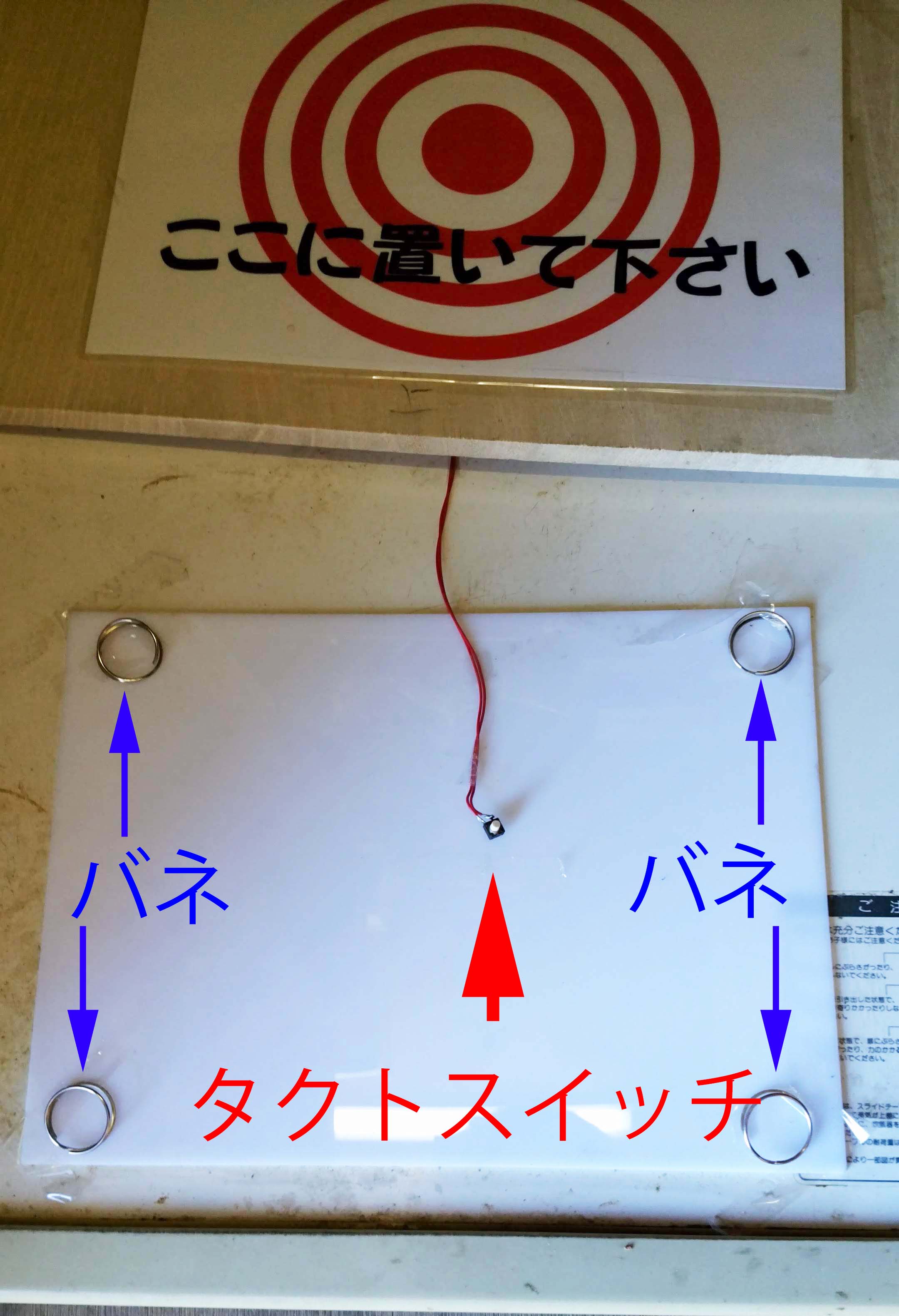

  4. 板の下に仕掛けてあるタクトスイッチが押され、IFTTTサービスにデータを送る
  5. 台から荷物が持ち上げられると、受け取り完了の通知が送られる

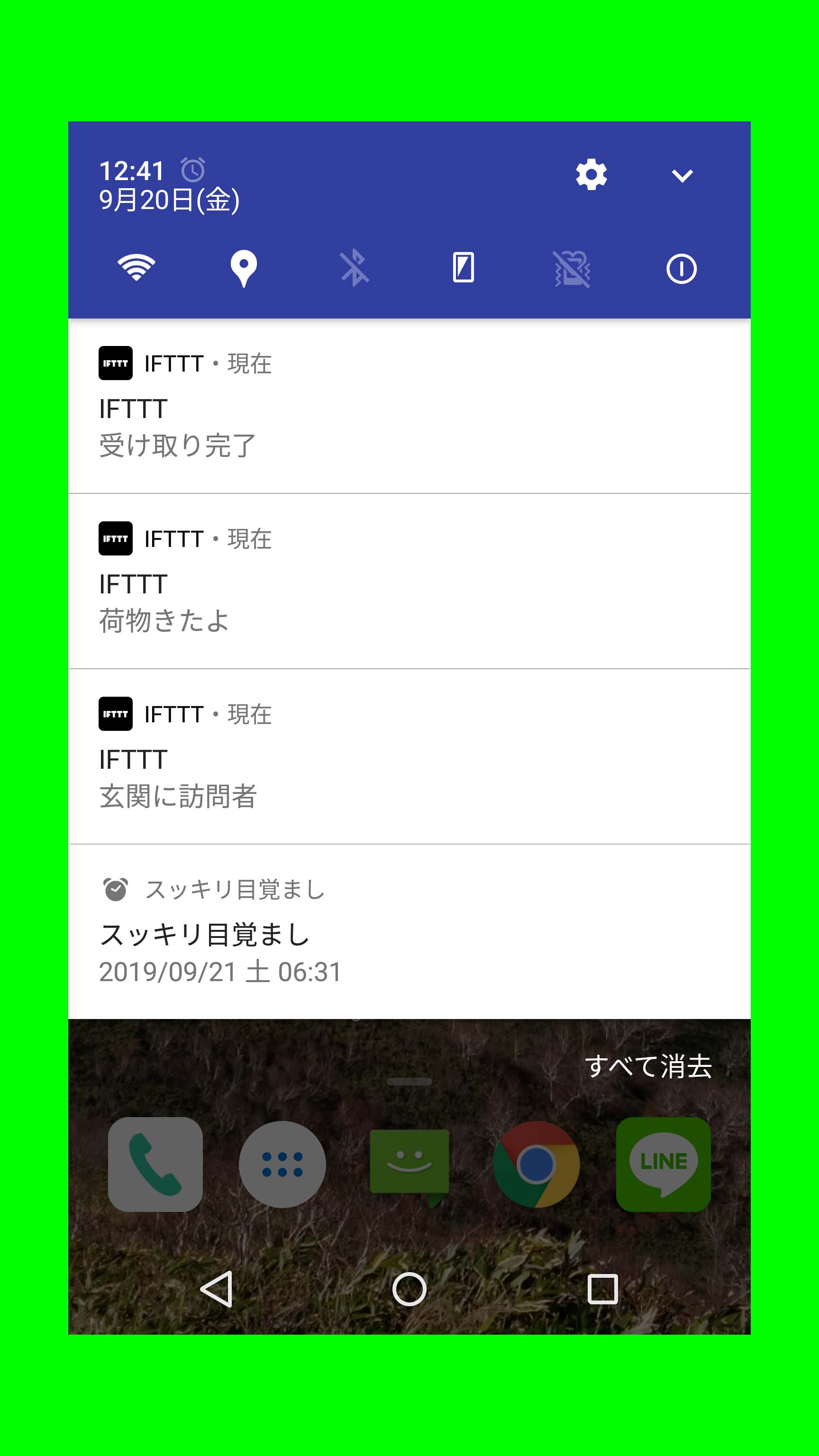

スマホ側お知らせ画面

  1. この装置からのデータがIFTTTに送られると、スマホ側にこのように通知が来ます

主要部品

  1. Ｗｉ－Ｆｉモジュール　ＥＳＰ－ＷＲＯＯＭ－０２ 購入元:秋月電子 購入時価格@650円

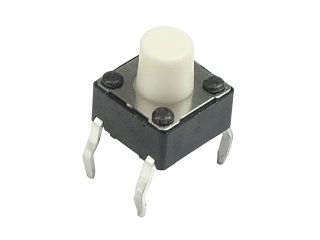

  2. タクトスイッチ 購入元:秋月電子 購入時価格@10円
  3. ＬＥＤ 各色 購入元:秋月電子 購入時価格@18円

システム仕様

  1. WiFiモジュール ESP8266のプログラム作成はarduino IDEを使用
    ARDUINOホームページ

    arduinoソースコード クリックで展開

// ライブラリの読み込み
#include <ESP8266WiFi.h>

// 転送レート
#define SERIAL_SPEED  115200

// Wi-Fi SSID
#define WLAN_SSID         "親機のid"
// Wi-Fi パスワード
#define WLAN_PASS         "親機のパスワード"

// IFTTTのイベント名 のった時
#define IFTTT_EVENT_NAME  "kago"

// IFTTTのイベント名　上げたとき
#define IFTTT_EVENT_NAME_PICKUP  "uketori"

// IFTTTのホスト名
#define IFTTT_HOST_NAME   "maker.ifttt.com"

// IFTTTのシークレットキー
#define IFTTT_KEY         "暗号キー"

// ポート番号
#define PORT_NUMBER       80

// ledを接続するピン
#define ledPin  14

// swを接続するピン
#define SW_PIN 16

boolean buttonState = LOW;

//籠の状態
int kagoSts = 0;

//センサーの閾値
int kagoSikii = 300;

void setup(void) {
  pinMode(ledPin, OUTPUT);

  pinMode(SW_PIN, INPUT);
  digitalWrite(SW_PIN, LOW); // off

  // パソコンとのシリアル通信のポートを開ける
  Serial.begin(SERIAL_SPEED);

  // Wi-Fi設定
  setupWiFi();
}

/*
  Wi-Fiを設定します
*/
void setupWiFi() {
  Serial.print("Connecting to ");
  Serial.println(WLAN_SSID);

  // シリアルポートの指定
  WiFi.begin(WLAN_SSID, WLAN_PASS);
  while (WiFi.status() != WL_CONNECTED) {
    delay(3000);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("WiFi connected");
  Serial.println("IP address: ");
  Serial.println(WiFi.localIP());
  delay(3000);
}

void loop(void) {
  delay(2000);

  WiFiClient client;
  const int httpPort = 80;

  Serial.print("connecting to ");
  Serial.println(IFTTT_HOST_NAME);

  // Use WiFiClient class to create TCP connections

  if (!client.connect(IFTTT_HOST_NAME, httpPort)) {
    Serial.println("connection failed");
    Serial.println("wait 5 sec...");
    delay(5000);
    return;
  }

  buttonState = digitalRead(SW_PIN);
  Serial.print(" buttonState ==> ");
  Serial.println(buttonState);

  // 検知したら
    if (buttonState == HIGH) {
  //if (digitalRead(SW_PIN)) {
  Serial.print(" buttonState == HIGH ");
    if (kagoSts == 0) {
      kagoSts = 1;
      Serial.println("Send Data notta");
      // IFTTTへホストへ接続
      //connectHost();

      // IFTTTへ送信するデータ
      char sendData[256] = "";
      sprintf(sendData, "GET http://maker.ifttt.com/trigger/%s/with/key/%s HTTP/1.1\r\nHost:maker.ifttt.com\r\nConnection: close\r\n\r\n", IFTTT_EVENT_NAME, IFTTT_KEY);
      Serial.println(sendData);

      // IFTTTへデータを送信
      //      client.print((const uint8_t*)sendData);
      client.print(sendData);
      for ( int i = 0 ; i < 20 ; i++) {
        digitalWrite(ledPin, HIGH);
        delay(100);
        digitalWrite(ledPin, LOW);
        delay(100);
      }
    }
  }
  //何も乗ってないときはゼロにしておく
  else {
    if (kagoSts == 1) {
      kagoSts = 0;
      Serial.println("Send Data ageta");
      // IFTTTへ送信するデータ
      char sendData[256] = "";
      sprintf(sendData, "GET http://maker.ifttt.com/trigger/%s/with/key/%s HTTP/1.1\r\nHost:maker.ifttt.com\r\nConnection: close\r\n\r\n", IFTTT_EVENT_NAME_PICKUP, IFTTT_KEY);
      Serial.println(sendData);

      // IFTTTへデータを送信
      client.print(sendData);
      for ( int i = 0 ; i < 3 ; i++) {
        digitalWrite(ledPin, HIGH);
        delay(500);
        digitalWrite(ledPin, LOW);
        delay(500);
      }
    }
  }
}


  • 構造はいたって単純です。
  • 無料サービスなので、文句は言えませんが、通知が来るまで、結構タイムラグがあったりします
